Hej! Ako dodávateľ CNC sústruhov som sa často pýtal, ako upraviť chvost na sústruhu CNC. Je to rozhodujúca súčasť procesu nastavenia a jeho správne môže mať obrovský rozdiel v kvalite vášho obrábania. Takže, poďme sa do toho!
Prečo záleží na nastavení chvosta
Po prvé, možno by vás zaujímalo, prečo je upravenie chvosta také veľké. Tailstock poskytuje podporu obrobku počas operácií otáčania. Ak to nie je správne upravené, môžete skončiť s nepresnými rezmi, zlými povrchovými povrchmi a dokonca poškodením vašich nástrojov alebo samotného obrobku. Napríklad, ak je chvost nesprávne zarovnaný, obrobok sa môže kolísať, čo spôsobí nerovnomerné škrty a potenciálne ničí vašu časť.
Nástroje, ktoré budete potrebovať
Predtým, ako začneme upravovať chvost, povedzme si o nástrojoch, ktoré budete potrebovať. Zvyčajne budete potrebovať indikátor vytáčania, sadu meradiel Feeler a niektoré základné ručné náradie, ako sú kľúčy. Indikátor číselníka sa používa na meranie zarovnania chvosta, zatiaľ čo meradlá pocitu vám môžu pomôcť skontrolovať akékoľvek medzery medzi chvostom a lôžkom sústruhu.
Postupný proces nastavenia zadných koncov
Krok 1: Vyčistite sústruhovú posteľ a chvost
Prvým krokom je vyčistenie sústruženia a spodnej časti chvosta. Akékoľvek nečistoty, zvyšky alebo čipy môžu ovplyvniť presnosť nastavenia. Na odstránenie všetkých voľných častíc použite čistú handričku alebo kefu a potom povrchy utrite jemným čistiacim roztokom.
Krok 2: Umiestnite chvost
Ďalej umiestnite chvost blízko obrobku. Chcete, aby to bolo dosť ďaleko na to, aby umožnili ľahký prístup k obrobku, ale dostatočne blízko na to, aby poskytol primeranú podporu. Akonáhle ste ho umiestnili, utiahnite upínacie skrutky, aby ste držali chvost na mieste.
Krok 3: Skontrolujte zarovnanie
Teraz je čas skontrolovať zarovnanie chvosta. Pripevnite indikátor číselníka na stĺpik náradia sústruhu a umiestnite sondu na stred brodu chvosta. Pomaly otáčajte vreteno a pozorujte odčítanie indikátora číselníka. Ak sa čítanie líši, znamená to, že chvost je nesprávne zarovnaný.
Krok 4: Nastavte zadné konanie
Ak chcete nastaviť chvost, uvoľnite nastavovacie skrutky na strane chvosta. Pomocou nastavovacích skrutiek sa pohybujte horizontálne a vertikálne, až kým nie je odčítanie indikátora číselníka v prijateľnej tolerancii. Môže to trvať niekoľko pokusov, takže buďte trpezliví a urobte malé úpravy naraz.
Krok 5: Znovu skontrolujte zarovnanie
Po vykonaní úprav skontrolujte zarovnanie pomocou indikátora vytáčania. Uistite sa, že čítanie je konzistentné počas úplnej rotácie vretena. Ak je stále vypnuté, zopakujte proces nastavenia, až kým nezískate požadované zarovnanie.
Krok 6: Zamknite zadné konanie
Akonáhle je zarovnanie správne, utiahnite nastavovacie skrutky, aby ste zaistili chvost na mieste. Dvojito skontrolujte zarovnanie ešte raz, aby ste sa uistili, že sa počas procesu blokovania neposunul.
Bežné problémy a riešenia
Počas procesu nastavenia Tailstock by ste niekedy mohli naraziť na niektoré bežné problémy. Tu je niekoľko z nich a ako ich vyriešiť:
- Tailstock sa nepohybuje:Ak sa chvost nepohybuje, keď sa ho pokúsite upraviť, mohlo by to byť spôsobené zaseknutou nastavovacou skrutkou alebo nahromadením nečistôt a zvyškov. Skúste vyčistiť mechanizmus nastavenia a mazajte ho ľahkým olejom. Ak to nefunguje, možno budete musieť rozobrať chvost a skontrolovať akékoľvek poškodené časti.
- Odčítanie indikátora vytáčania je nekonzistentné:Ak je čítanie indikátora číselníka nekonzistentné, mohlo by to byť spôsobené voľnou alebo poškodenou sondou, nesprávne zarovnaným vretenom alebo problémom so samotným chvostom. Skontrolujte sondu, či neobsahuje akékoľvek známky poškodenia a uistite sa, že je bezpečne namontovaná. Ak problém pretrváva, možno budete musieť mať vreteno alebo chvost kontrolu profesionála.
- Zarovnanie zadných koncov udržuje radenie:Ak zarovnanie chvostu neustále posúva po tom, čo ste ho uzamkli na svojom mieste, mohlo by to byť spôsobené voľnými upínacími skrutkami alebo opotrebovanou základňou chvosta. Skontrolujte upínacie skrutky a v prípade potreby ich utiahnite. Ak je základňa opotrebovaná, možno ju budete musieť vymeniť.
Naše ponuky CNC sústruhu

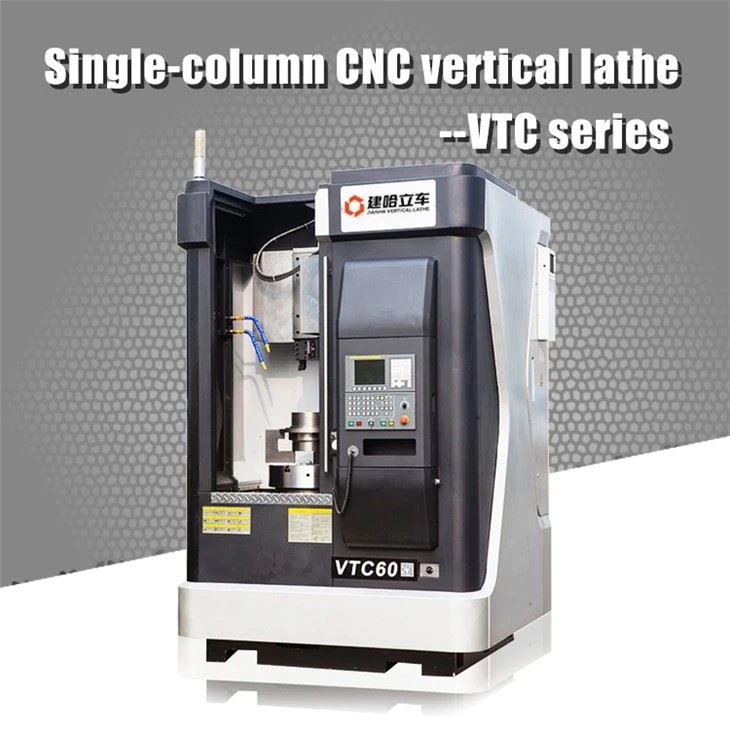

V našej spoločnosti ponúkame širokú škálu sústruhov CNC, ktoré vyhovujú vašim obrábaním. Či už hľadáte aCNC vertikálne otáčanie sústruženiaaCK527 CNC Dvojitý stĺpkvertický sústruhalebo aJednostlové CNC vertikálne sústruh VTC60-Small CNC vertikálne sústruh, máme ťa zakryté. Naše sústruhy sú vyrobené z vysoko kvalitných komponentov a pokročilých technológií, aby sa zabezpečila presnosť a spoľahlivosť.
Záver
Upravenie chvosta na sústruhu CNC je dôležitou zručnosťou, ktorú by mal zvládnuť každý strojník. Podľa krokov uvedených v tomto blogovom príspevku a pomocou správnych nástrojov si môžete zabezpečiť, aby bol váš koncový koncový vozík správne zarovnaný a vaše obrábkové operácie prebiehajú hladko. Ak máte akékoľvek otázky alebo potrebujete ďalšiu pomoc, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli vyťažiť maximum z vášho sústruhu CNC.
Ak máte záujem o nákup sústruhu CNC alebo máte nejaké otázky týkajúce sa našich výrobkov, neváhajte a oslovte nás. Radi by sme sa s vami porozprávali a diskutovali sme o tom, ako môžeme uspokojiť vaše potreby v obrábaní.
Odkazy
- „Príručka pre prevádzku CNC Lathe“ - Príručka výrobcu
- „Obrábanie príručky“ - Sprievodca priemyselnými obrábaním
